在現代電子設備中，電源管理芯片扮演著至關重要的角色。其中，LP20R100TS是一款高性能副邊同步整流驅動芯片，它以其卓越的性能和可靠性在電源管理領域占據一席之地。本文將深入探討LP20R100TS的技術規格、內部框架圖以及典型應用圖，以揭開這款芯片的神秘面紗。

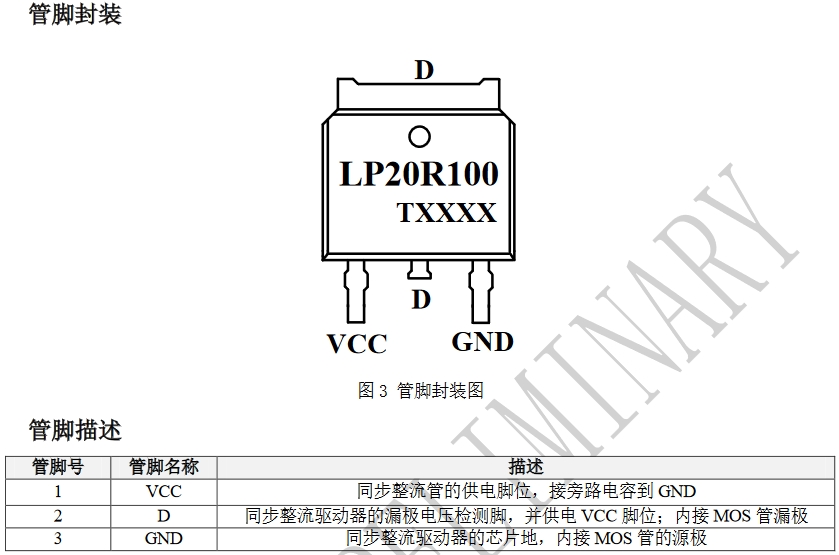

LP20R100TS是一款適用于AC-DC同步整流應用的高耐壓副邊同步整流控制芯片。它支持多種工作模式，包括DCM（斷續電流模式）、BCM（邊界連續模式）、QR（準諧振）和CCM（連續電流模式）。這款芯片以其100V的功率管耐壓和專利的整流管開關技術而著稱，能夠有效避免因激磁振蕩引起的驅動芯片誤動作，以及在CCM工作條件下純電壓判定的關斷延遲造成的效率損失。
LP20R100TS集成了VCC供電技術，在不需要輔助繞組供電的情況下，保證芯片VCC不會欠壓。此外，它還具備芯片供電欠壓保護、芯片過壓鉗位以及芯片啟動前驅動腳防誤導通等保護功能。
LP20R100TS的內部結構框圖揭示了其復雜的內部工作機制。電源產生模塊、BG（帶隙參考電壓）、Vref（參考電壓）、UVLO（欠壓鎖定）、POK（電源正常）、LOGIC Driver（邏輯驅動器）等關鍵組件共同協作，確保芯片的穩定運行。原邊開通判定和最小死區時間的控制，以及鉗位電路的設計，都是為了提高芯片的效率和可靠性。

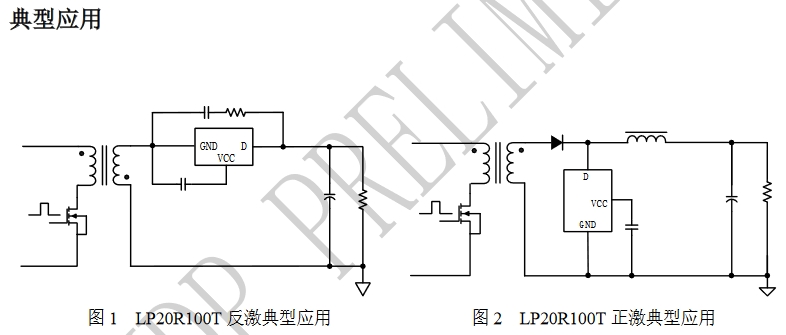

LP20R100TS在實際應用中的布局也非常關鍵。在反激典型應用圖中，LP20R100TS位于輸出上端或下端，通過AC、GND、VCC和D腳連接，實現高效的同步整流。在正激典型應用圖中，LP20R100TS同樣扮演著核心角色，通過優化的布局和連接，實現更高的能效和穩定性。
LP20R100TS以其高性能、高耐壓和多種工作模式的兼容性，在電源管理領域展現出卓越的潛力。通過深入理解其技術規格、內部框架和典型應用，我們可以更好地利用這款芯片，為各種電子設備提供穩定而高效的電源解決方案。隨著技術的不斷進步，LP20R100TS及其同類產品將繼續推動電源管理技術的發展，為未來的電子設備帶來更多可能性。
