LP35118系列是芯茂微推出的高性能副邊同步整流驅動芯片，廣泛應用于AC-DC同步整流場景，如充電器、適配器以及正激和反激控制器等。該系列芯片憑借其高耐壓、快速關斷、集成VCC供電技術等特點，能夠有效提升電源轉換效率，降低系統損耗，同時簡化電路設計，減少外圍元器件數量。

LP35118系列型號

LP35118系列包含以下型號：

    LP35118
    LP35118V
    LP35118H
    LP35118L
    LP35118HD
    LP35118LH

各型號區別

1. VCC工作電壓范圍

    LP35118：5.6~6.6V
    LP35118V：5.8~6.6V
    LP35118H：5.7~6.6V
    LP35118L：5.8~6.6V
    LP35118HD：6.65~7.45V
    LP35118LH：6.65~7.45V

分析：LP35118HD和LP35118LH的VCC工作電壓范圍較高，適用于需要更高VCC電壓的應用場景，而LP35118V和LP35118L則在較低電壓范圍內工作，適合對VCC電壓精度要求較高的應用。

2. VCC鉗位電壓

    LP35118：有
    LP35118V：有
    LP35118H：有
    LP35118L：有
    LP35118HD：無
    LP35118LH：無

分析：VCC鉗位電壓功能可以有效保護芯片在異常情況下不被過高電壓損壞。LP35118HD和LP35118LH沒有VCC鉗位功能，這意味著它們?cè)诟唠妷簯?yīng)用場景中需要額外的保護措施。

3. 最小開通時間（TONMIN）

    LP35118：0.9~1.6us
    LP35118V：0.9~1.3us
    LP35118H：0.3~0.6us
    LP35118L：1.1~1.6us
    LP35118HD：0.3~0.6us
    LP35118LH：1.3us

分析：LP35118H和LP35118HD的最小開通時間較短，適合高頻應用，能夠快速響應并開通同步整流管，從而提高系統效率。而LP35118和LP35118L的最小開通時間較長，適合對開通時間要求不高的應用場景。

4. 最小關斷時間（TOFFMIN）

    LP35118：0.7~1.3us
    LP35118V：0.7~1.3us
    LP35118H：0.2~0.5us
    LP35118L：0.2~0.5us
    LP35118HD：0.2~0.5us
    LP35118LH：0.2~0.5us

分析：LP35118H、LP35118L、LP35118HD和LP35118LH的最小關斷時間較短，能夠快速關斷同步整流管，減少因關斷延遲導致的效率損失，特別適合CCM（連續導通模式）工作模式。

5. 同步關斷閾值（VOFF）

    LP35118：-15~5mV
    LP35118V：10~30mV
    LP35118H：10~30mV
    LP35118L：15~25mV
    LP35118HD：10~30mV
    LP35118LH：10~30mV

分析：LP35118的同步關斷閾值范圍較寬，能夠適應不同的應用需求。而LP35118L的同步關斷閾值相對較高，適合對關斷精度要求較高的應用。

6. 反向電壓閾值（VREV）

    LP35118：-60mV
    LP35118V：-60mV
    LP35118H：-30mV
    LP35118L：0mV
    LP35118HD：0mV
    LP35118LH：0mV

分析：LP35118和LP35118V的反向電壓閾值較低，能夠有效防止反向電流對系統的影響。LP35118L、LP35118HD和LP35118LH的反向電壓閾值為0mV，適合對反向電壓要求不高的應用場景。

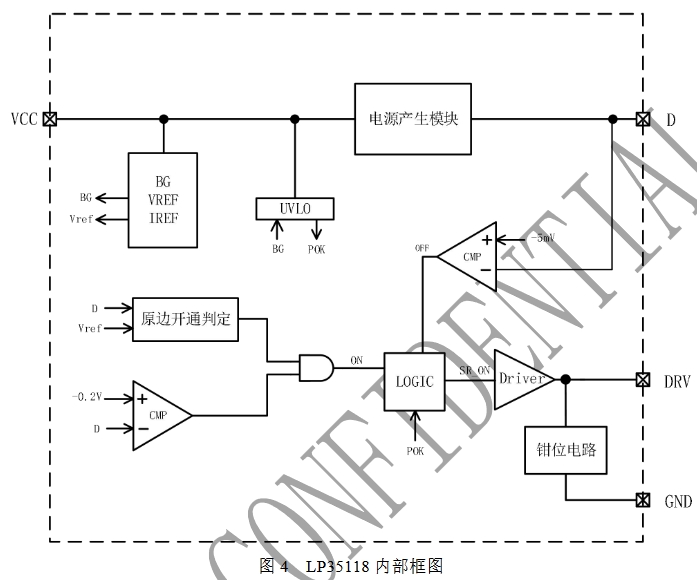

LP35118系列內部框架圖

總結

LP35118系列芯片通過不同的型號設計，滿足了多種應用場景的需求。LP35118和LP35118L適合對開通時間要求不高的應用，LP35118H和LP35118HD則適合高頻應用，LP35118V和LP35118LH則在關斷精度和反向電壓保護方面表現優異。設計人員可以根據具體的應用需求，選擇合適的型號以優化系統性能和可靠性。
