本文詳細介紹了基于LP3667AH控制芯片的2.5W隔離型LED自動應急照明燈電路電源方案。LP3667AH是一款高度集成的自供電PSR（Power Supply Regulator）控制芯片，適用于隔離型適配器和充電器。該方案以其簡單外圍設計、高效率和集成多種保護功能而受到青睞。
LP3667AH是一款專為隔離型適配器和充電器設計的自供電PSR控制芯片。它具有以下特點：
集成BJT：適用于5W以下的隔離方案。
雙繞組變壓器方案：優化系統成本。
待機功耗：75mW。
專利電流驅動：降低溫升。
內置高精度FB下偏電阻：恒壓精度高。
內置高精度固定峰值電流：恒流精度高。
輸出線損補償技術：優化輸出電流的一致性。
多種保護功能：包括VCC鉗位/欠壓保護、輸出短路保護和過溫保護。
LP3667AH固定原邊峰值電流，通過變壓器原副邊匝比來設置輸出恒流點；通過設定一個FB電阻來設置輸出恒壓點。該芯片內置啟動電路，外圍不需要啟動電阻，內置FB下偏電阻，固定峰值電流來實現取消限流電阻；采用自供電的方式來取消輔助繞組VCC供電二極管。

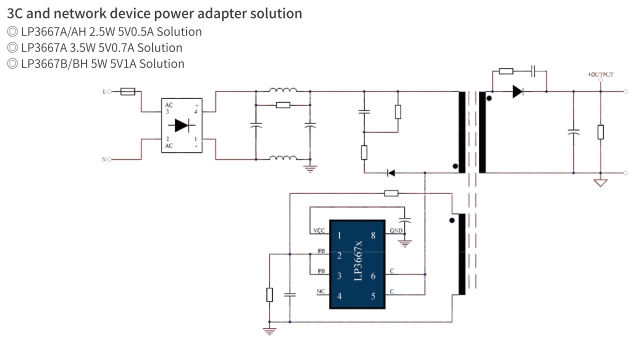

輸入部分：從P2端子輸入100~240V、50Hz的交流電，經過橋堆整流成脈動直流電，并經濾波電容濾波成平滑的直流電。
變壓器：變壓器T1初級繞組上施加電壓，通過互感原理在次級繞組和輔助繞組上產生相應的能量，實現輸入與輸出電源的隔離。
控制芯片LP3667AH：內置NPN三極管，最大工作頻率是60KHz，通過PFM技術實現控制輸出。
反饋部分：R1是FB腳的上偏電阻，下偏電阻集成到IC內部，用來設置所需輸出電壓。
AC220V經變壓器T1降壓為AC8V電壓，經D1～D4橋式整流和C1濾波后，得到直流電壓，供給充電電路和其它電路使用。
設計了主電供電狀態、充電工作狀態和電路故障狀態3種工作狀態，分別用綠光LED、紅光LED和黃光LED來指示。根據控制要求設計了主電指示、充電指示、故障指示電路和工作狀態檢測電路。
停電時，J2失去電源，其動觸點與“N/C（常閉點）”接通，蓄電池通過S1對應急燈電路供電，實現停電時自動切換功能。由IC2（NE555）、T2、T3、T4、X2等組成應急燈電路。IC2組成50Hz信號發生器，由IC2的3腳輸出50Hz信號，經T2反相、放大分別驅動由T3、T4、X2組成的推挽電路，在X2的高壓側感應出220V的交流電，使日光燈管點亮。
LP3667AH提供的2.5W隔離型LED自動應急照明燈電路電源方案以其高效率、簡單外圍設計和集成多種保護功能，為L(zhǎng)ED應急照明燈提供了一個可靠、經濟的解決方案。該方案不僅能夠滿足基本的照明需求，還能在緊急情況下提供穩定的電源支持。
